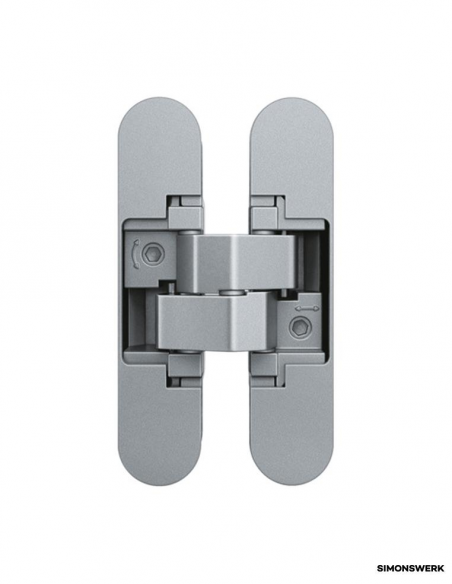

Bisagra Oculta AN 150 3D Anselmi para Puertas de Paso (Hasta 40 kg)

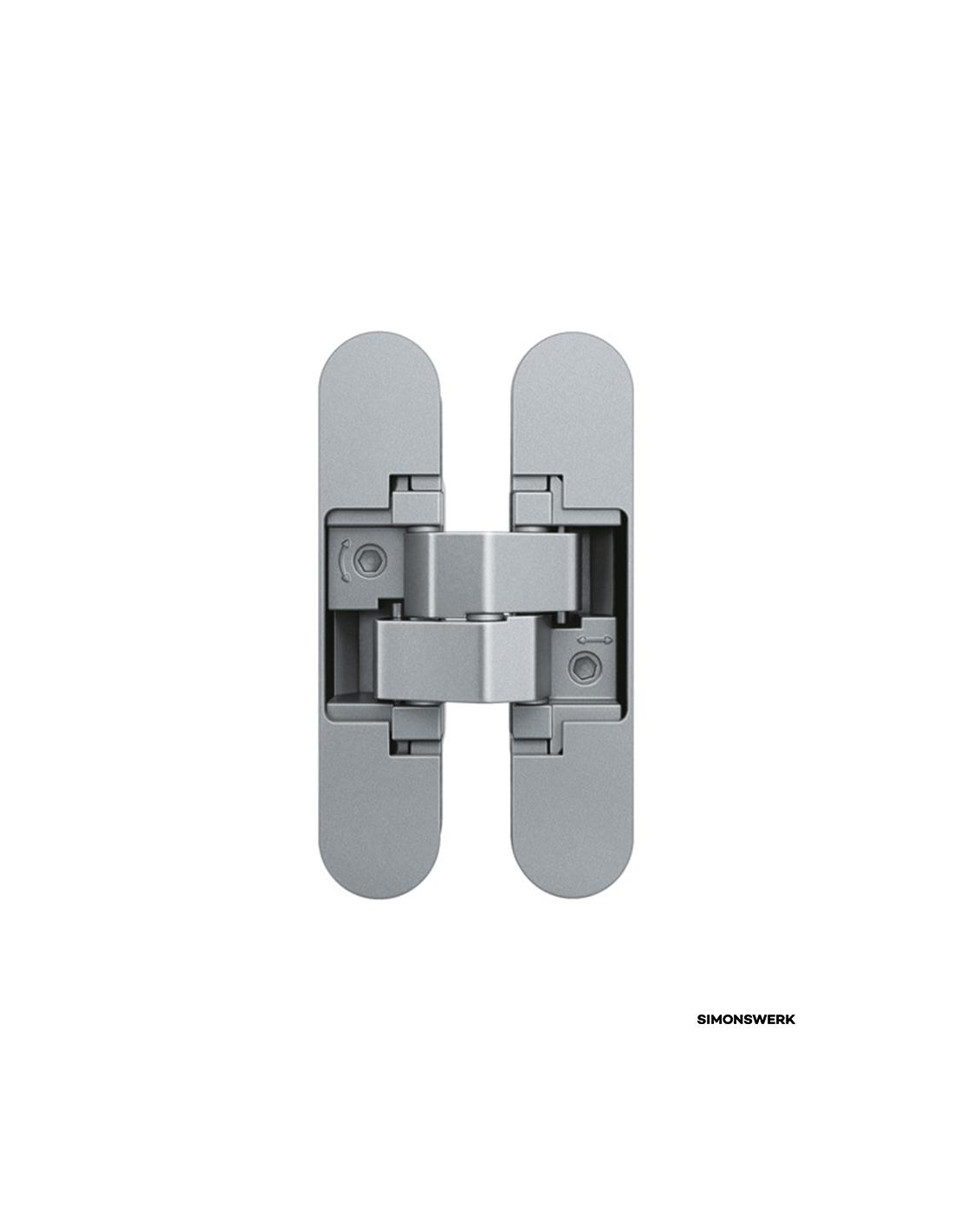

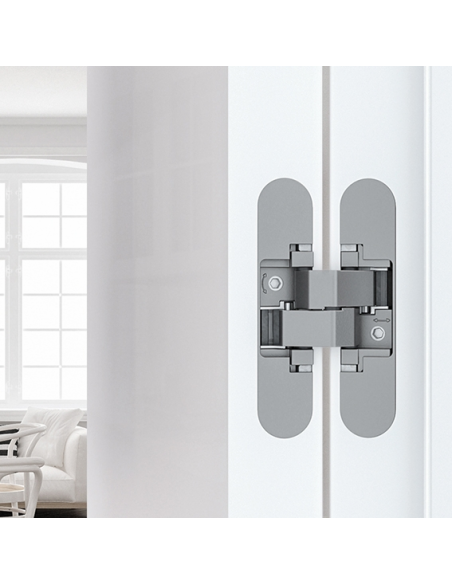

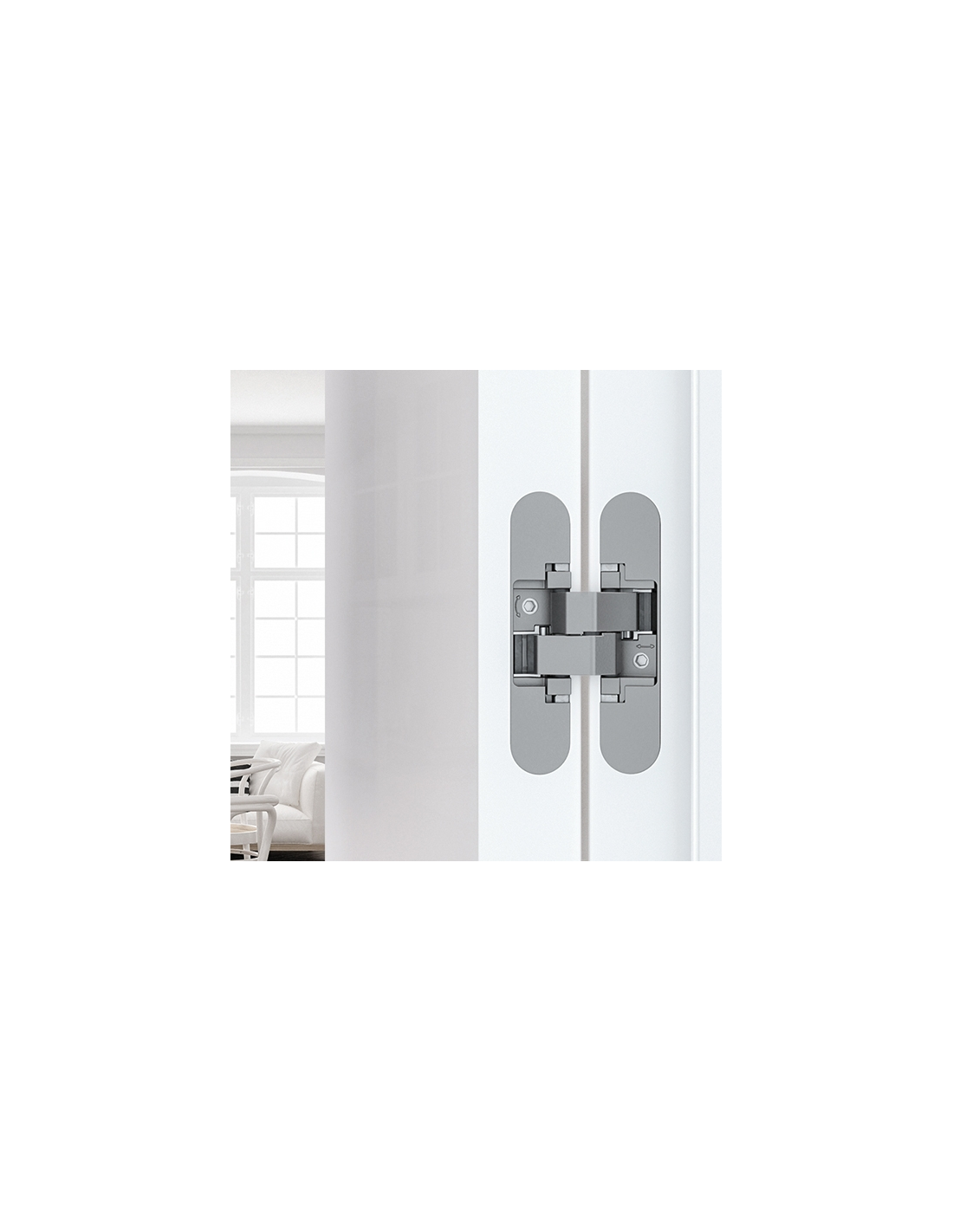

Bisagra invisible (oculta) AN 150 3D de Anselmi, perfecta para puertas de paso no solapadas (enrasadas) de hasta 40 kg. Su diseño minimalista la hace ideal para proyectos modernos que buscan la máxima discreción estética.

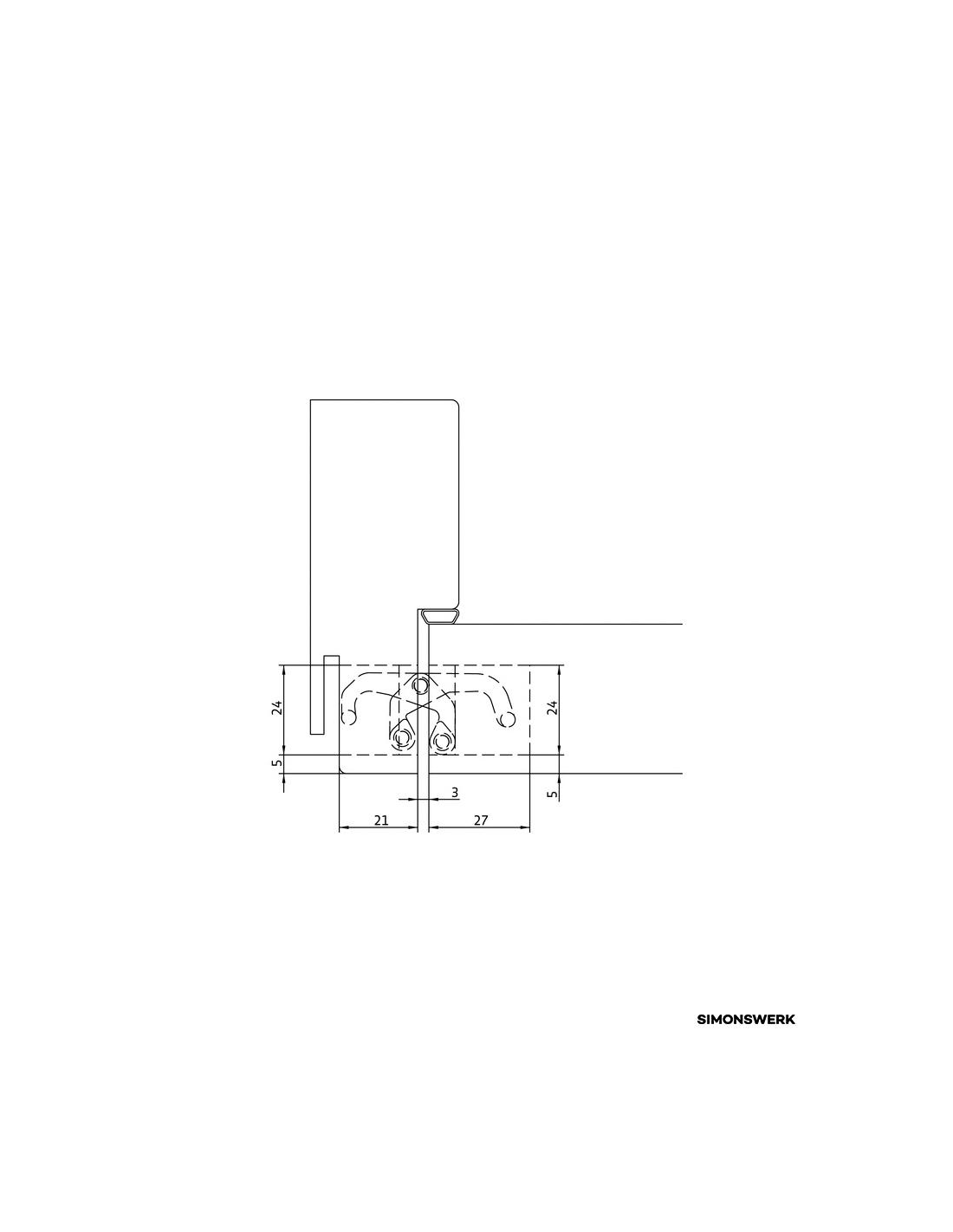

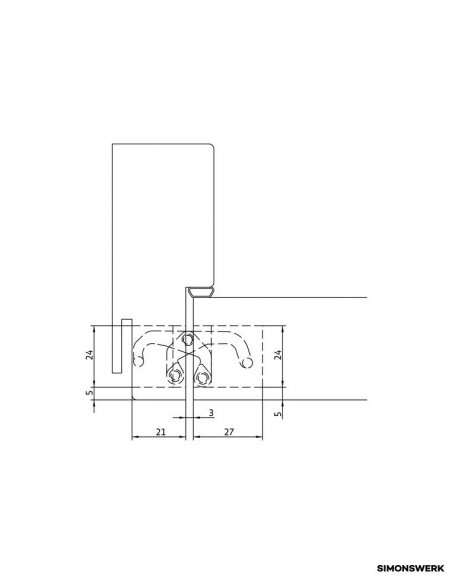

La AN 150 3D destaca por su instalación simplificada gracias a la profundidad de fresado reducida de solo 21 mm y su capacidad de ajuste tridimensional (regulación 3D).

Características clave:

• Carga máxima: 40 kg (con dos bisagras).

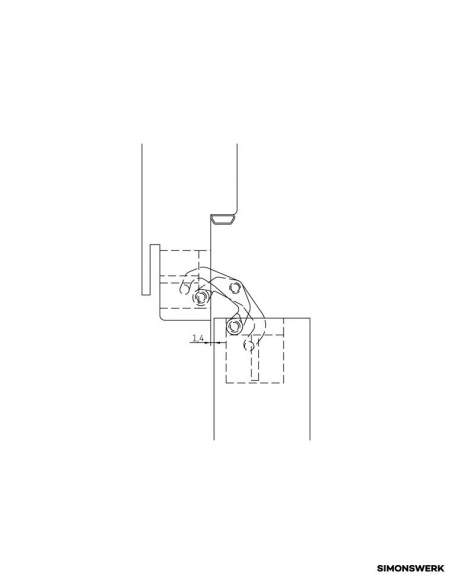

• Apertura: Total de 180°.
• Compatibilidad: Para marcos de madera y aluminio.
• Ajuste 3D: Regulación precisa en lateral (± 1.5 mm), altura (± 2.5 mm) y profundidad (± 1.0 mm).
• Material: Zamac y Acetal.

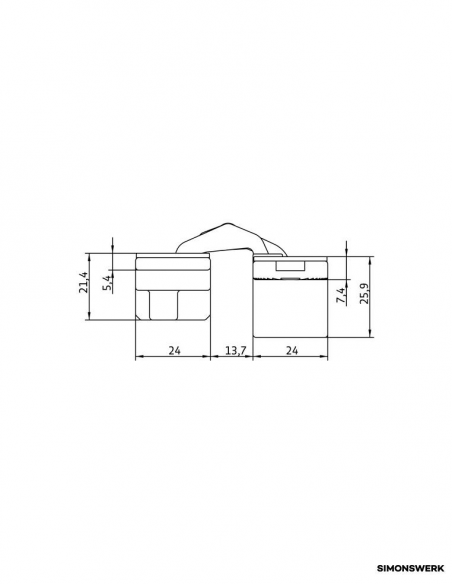

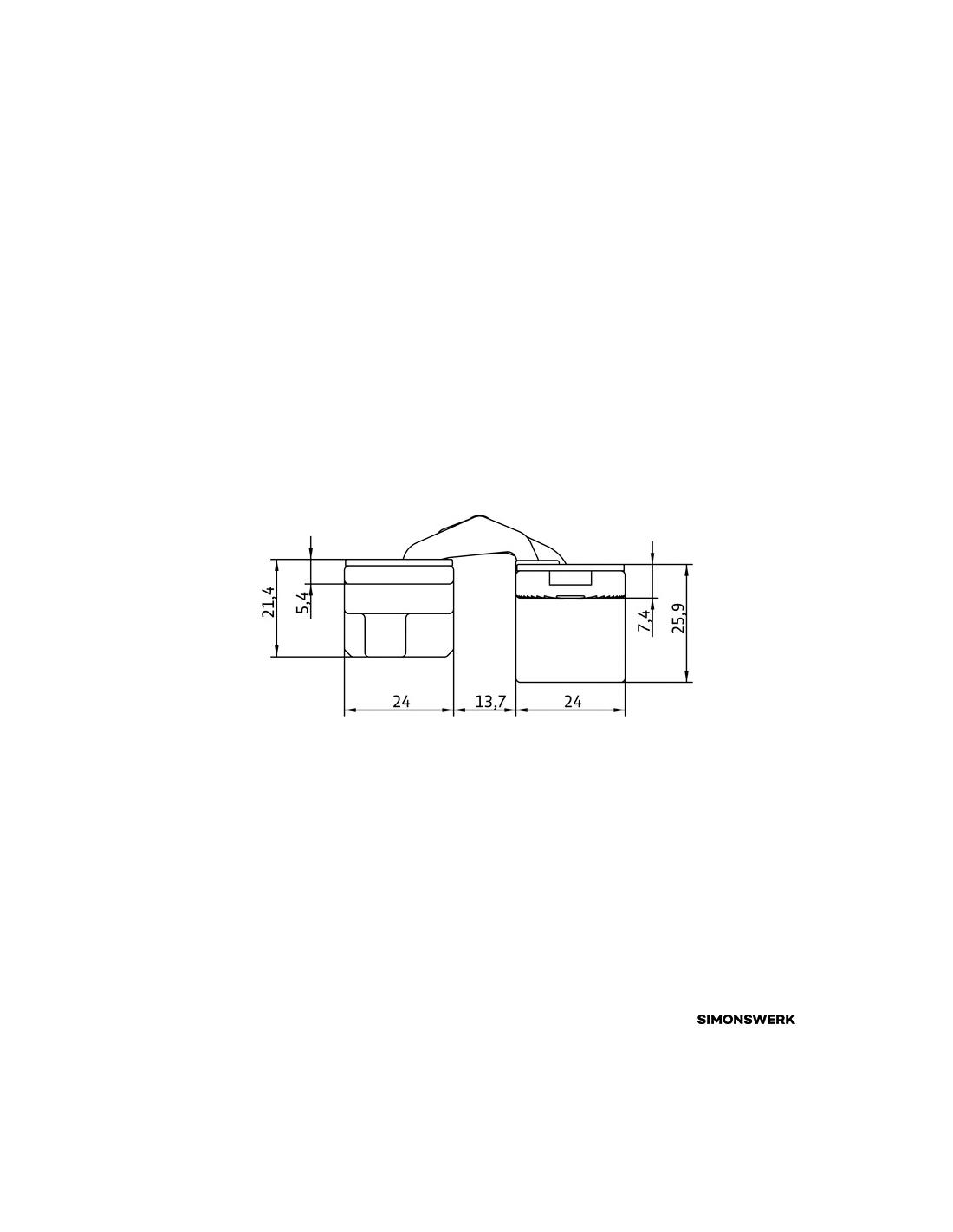

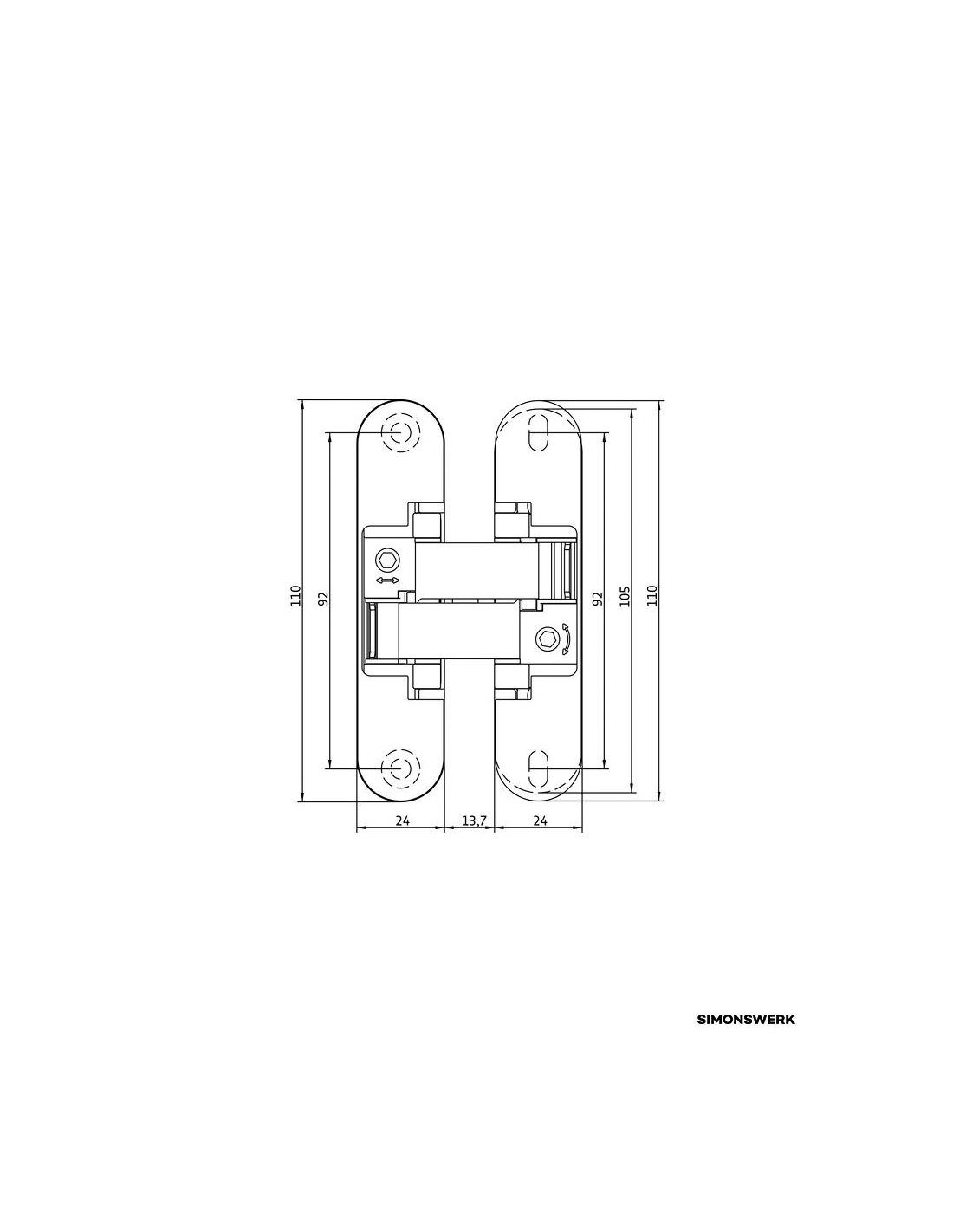

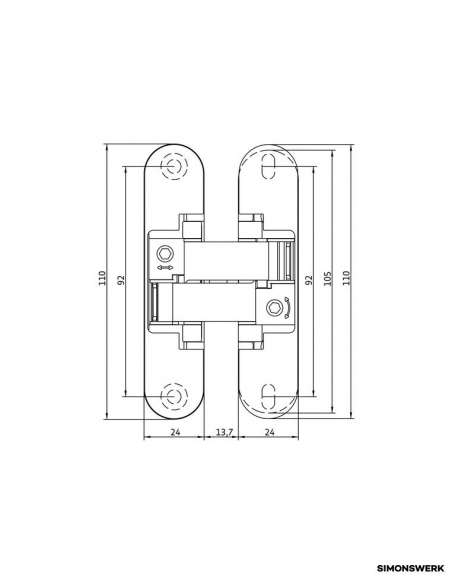

• Dimensiones: Longitud 110 mm, anchura 24 mm.

Elige Anselmi AN 150 3D para una instalación rápida, un acabado invisible y la máxima durabilidad en tus puertas interiores.

La carga admisible, arriba indicada, corresponde a la utilización de dos bisagras por hoja (900 x 2100 mm).

Tornillos recomendados: En el marco: tornillo de cabeza avellanada DIN 7505 A, diámetro 4,5 mm En la hoja: tornillo de cabeza redonda DIN 7505 B, diámetro 4,5 mm

Como alternativa el fresado se puede también realizar con una fresa de 14,0 mm y un casquillo de 25,0 mm.
